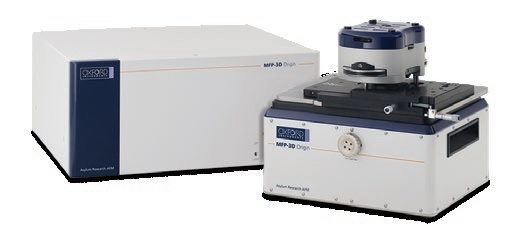

高通量基于懸臂梁陣列傳感器的原子力顯微鏡
該高通量原子力顯微鏡，基于懸臂梁陣列傳感器 ，在保障精度同時改變傳統原子力顯微鏡通量低、測試樣品量少的的問題
基于原子力顯微鏡的微懸臂梁生物傳感器具有免標記、快速、實時、高靈敏度檢測等特點。因此,微懸臂梁生物傳感器可應用于生物醫學、環境監測、食品生產和軍事防御等領域。微懸臂梁生物傳感器已成為科學研究的焦點。
懸臂梁陣列傳感器介紹
基于原子力顯微鏡的微懸臂梁生物傳感器具有免標記、快速、實時、高靈敏度檢測等特點。因此,微懸臂梁生物傳感器可應用于生物醫學、環境監測、食品生產和軍事防御等領域。微懸臂梁生物傳感器已成為科學研究的焦點。
配套的德國廠家 微懸臂陣列和Microtips硅微針,Multilevel silicon parts硅網格(Silicon grids),SiO2腔硅膜等等,可定制各種微米級硅微制品.
高端懸臂微芯片為您帶來zui佳效果
微懸臂陣列是具有單晶硅懸臂的芯片。這些懸臂梁傳感器可用于靜態和動態模式。因此,傳感器可提供 1um 和 5um 的懸臂厚度。每種厚度有 3 種不同的長度可供選擇:500um、750um 和 1000um。
懸臂式傳感器
傳感器每個芯片有 2 個懸臂梁。
懸臂式傳感器
傳感器每個芯片有 8 個懸臂梁。
微懸臂梁陣列都wu菌包裝。應要求包裝在不粘的 PMMA 載體中。
規格:
靜態模式
彈簧常數 @ 1,0um 懸臂厚度
- 23mN/m @ l=500um
- 7mN/m @ l=750um
- 3mN/m @ l=1000um
動態模式
共振頻率 @ 5,0 mm 懸臂厚度
- 24,3 kHz @ l=500um
- 10,8 kHz @ l=750um
- 6,1 kHz @ l=1000um
更多懸臂尺寸
一個芯片內的厚度 +- 50nm
長度變化 +- 4um
懸臂寬度 90 +- 2um
懸臂間距 250um
懸臂式傳感器 或

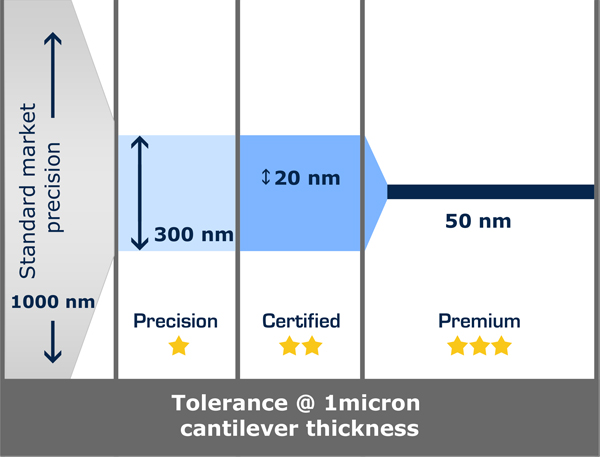

都可以在不同類型的精度之間進行選擇
下公差等級:
300nm厚度公差精雀的共振頻率:
定義明確的支撐
每個懸臂測量
精度為 +/- 20nm每個連接的懸臂的協議
適用于原子力顯微鏡的校準
zui高公差等級:50nm厚度公差
每個懸臂測量精度為 +/- 20nm
附加的每個懸臂的協議
適用于原子力顯微鏡的校準
